用   途
▲本濃縮器適應于制藥(中藥、西藥)、葡萄糖、淀粉、味精、食品、化工、環保等行業的液體料液濃縮，尤其適用于熱敏性物類的低溫真空濃縮。

 組   成

▲本設備由一效加熱器、一效蒸發器、二效加熱器、二效蒸發器、三效加熱器、三效蒸發器、冷凝器、收集罐及相連管道組成.

 特   點

▲1、本濃縮器嚴格按《外加熱式中藥三效蒸發器》(GB15573-1995)設計、制造、檢驗，并符合衛生部藥品生產質量管理規范中有關設備條文的要求，與物料接觸部位均采用SUS304或SUS316L不銹鋼制造。設備材質可根據物料特性或用戶要求選用，包括碳鋼（A3、B3）、不銹鋼（SUS304、SUS316L、2205、2505、904等）、鈦材（TA2）、鎳材（N6）等。
2、各加熱室列管、冷凝器列管、中間連接管道均采用ISO標準內外拋光處理鏡面管，保證物料暢通流動，無阻滯，加熱室無結焦堵塞現象，減少結垢及清洗次數，提高生產效率。
3、各加熱室、蒸發室內表面圓角過渡。無死角，焊縫均打磨處理．表面拋光至Ra<0.4/4m，特別是蒸發室物料進口開口位置及方位經嚴格計算保證蒸發循環物料離心旋切入蒸發室后，沿蒸發室內表面螺旋旋降，而不是重力沉降，從而確保蒸發能力的提高。
4、本濃縮器采用外加熱自然循環與負壓蒸發方式，具有蒸發速度快．濃縮比重大，可達1.2-1.4(一般中藥浸膏)，不需敞口收膏。
5、本濃縮器采用三效同時蒸發，二次蒸汽得到反復使用，既節省了鍋爐的投資，又節約能源消耗耗能量與其他濃縮器相比降低70％，不到一年可用節能費中收回本濃縮器的全部投資。
6、多功能操作特點：一效、二效，三效、一效可以反復并鍋收膏，(4)可以間歇或連續進料濃縮(5)可以一次成膏，由^效進料，經過第二效、第三效出來已一次成膏。

7、本濃縮器物料在密封中無泡沫狀態下進行濃縮，不易跑料，減少污染，當天物料當天濃縮完畢不易結焦。清洗方便，打開加熱器上下蓋即可清洗，并節約勞動力。一人可以操作。

主要技術參數

型號 參數		WZⅢ500	WZⅢ1000		WZⅢ1500	WZⅢ2000	WZⅢ3000	WZⅢ5000	WZⅢ8000
蒸發量(清水) (kg/h)		500	1000		1500	2000	3000	5000	8000
耗汽量(kg/h)		≤200	≤400		≤600	≤800	≤1200	≤2000	≤3200
外形尺寸(M)		5×1.3×3	6.5×1.6×3.3		7×1.7×3.5	7.5×2×4	8×2×4.5	7.8×2×4.3	9×2.5×5
循環耗水量		5	10		13	15	18	25	40
蒸發溫度(℃)	一效	70-80			真空度(Mpa)	一效	70-80
	二效	85-95				二效	85-95
	三效	55-65				三效	55-65
蒸汽壓力(Mpa)		≤0.1				濃縮比重			1.2-1.4
容器類別		一類

•

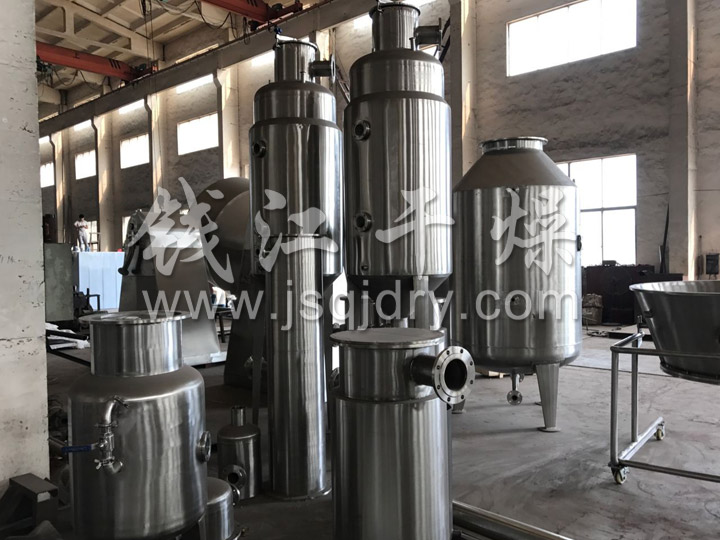

  WZⅢ系列三效外循環蒸發器
•
  WZⅢ系列三效外循環蒸發器
