干燥機主要由夾套,單軸轉子和傳動裝置組成。污泥通過夾套、空心軸和軸上焊接的空心盤片的熱傳到被間接加熱干化。盤片對污泥沒有切割,而是通過盤片邊緣的推進攪拌器的作用,對污泥進行攪拌,不斷更新干燥面,從而實現干燥的目的。

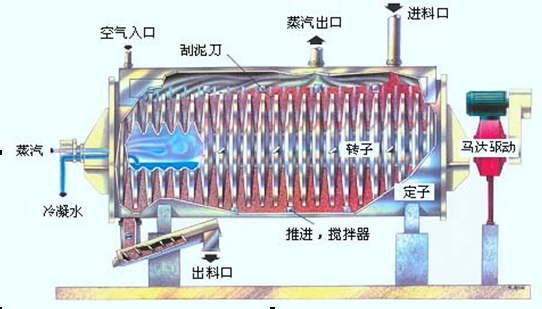

工作原理圖
圓盤式污泥干燥機設備特點
1. 采用蒸汽傳熱介質,既可用于半干化工藝也可用于全干化工藝,系統簡單,輔助設備少。
2. 設置空氣補給口使尾氣排放更加順暢,尾氣處理系統負荷小。
3. 可靠性高,持續運行性好,可晝夜運轉,適用于長時間大處理量的物料干燥。
4. 蒸汽與污泥不接觸,尾氣中不溶性氣體量少,可以入爐焚燒,二次污染少。
5. 運行時氧含量、溫度和粉塵濃度低,系統安全性好。
6. 干化機通過外殼壁、中空軸及每個豎立圓盤的左右兩面進行傳熱,傳熱面積大,結構緊湊,外形尺寸小。
7. 干燥機內部污泥為濕污泥,為防止污泥粘結在轉盤上,在外殼內壁有固定的較長刮刀,伸到圓盤之間的空隙,起到攪拌污泥、清潔盤面的作用。污泥經破碎和攪動后,成均勻顆粒狀,有利于進一步處置。
8. 采用低溫熱源(≤170℃)加熱,圓盤上的污泥在停車時不會(huì )過熱,再次啟動不受影響。
9. 污泥處理負荷大,即使進料不均勻也能保證平穩運行,內部運行阻力小,設備能耗低。
10. 保養簡單,持續運行性好,可晝夜運轉,保證每年8000小時運行。
圓盤式污泥干燥機參數
序號
|
加熱面積(m2)
|
有效容積(m3)
|
主機功率(KW)
|
主機外形尺寸
|
1
|
150
|
11
|
45KW
|
7800×2600×2800
|
2
|
200
|
14
|
55KW
|
8800×2800×3000
|
3
|
250
|
17
|
75KW
|
9500×2800×3200
|
4
|
300
|
20
|
75KW
|
10000×3000×3400
|
5
|
350
|
22
|
90KW
|
10300×3200×3500
|
6
|
400
|
25
|
90KW
|
11300×3200×3600
|
