典型案例
流程說明:

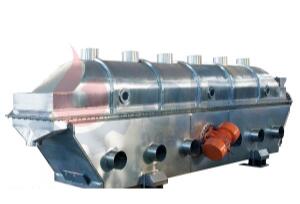

濕材料從離心機進入混合器并與回收產物混合。然后混合材料進入振動流化床干燥機。同時,熱空氣進入流化床底部的空氣室。材料由熱空氣流化并由床內熱交換器干燥。干燥的材料進入冷卻部分。合格的產品從出口排出,然后進入氣力輸送系統,計量并裝入在流化儲存箱中。部分產品從流化部分的底部排出。將這些產品返回混合器并與濕材料混合。在通過旋風分離器進行第一級凈化并通過濕式洗滌器進行第二級凈化后,通過引風機將廢氣排放到大氣中。由旋風分離的粉末通過旋轉排放閥進入氣力輸送機。從濕式洗滌器排出的己二酸溶液在前進過程中返回結晶器。
設備特點:
1、干燥機采用流化床和床內換熱器,干燥效果好,干燥時間長。
2、流化速度低,排氣帶有少量粉末。
3、混合和輸送在雙軸混合器中完成,因此在濕精制己二酸的輸送中存在難題。
4、床體積小,設備尺寸小,設備占地面積小。
5、采用氮氣閉式循環密相氣力輸送,輸送距離長。
6、具有良好材料流動性的脈沖流化儲料箱避免了結塊,解決了包裝前的儲存問題。
